:: معرفی اجزای سقفهای کاذب کناف - 77153422

دیوارکناف ترکیبی از مقاطع فلزی و صفحات روکشدار گچی یا صفحات سیمانی می باشد .
یک جزء اساسی دیگر که در معرفی دیوار کناف باید به آن اشاره نمود عایقهای صوتی و حرارتی می باشند . این عایقها تاثیر بسزایی در
بهبود عملکرد دیوار کناف می گذارند که متناسب با نوع کاربری دیوار انتخاب و طراحی می گردند

اجزا تشکیل دهنده سقف کناف و دیوار کناف :
1: زیرسازی گالوانیزه / فلزی/چوبی شامل استاد و رانروانواع قیود
2 : صفحات روکش دار گچی یا سیمانی متناسب با نوع فضا
3: عوامل اتصال پیچ ها و مهارها
4: مصالح درزگیری بتونه و ماستیک کناف
5: عایق های صوتی و حرارتی

بررسی مقاطع زیرسازی دیوار کناف
سازه های کناف از ورق های فولادی گالوانیزه به ضخامت ۰٫۶ میلیمتر ساخته شده اند . این سازه ها با استفاده از تکنولوژی سرد نورد
توسط دستگاه رول فرمینگ ساخته می شوند . در ساختاردیوار کناف معمولا از مقاطع استاد و رانر استفاده می گردد

1: استاد : جز عمودی وستون دیوار کناف بوده که در ۳ نمره 0۰ و 0۰ و 1۰۰ تولید می شود و در فواصل ۳۰ تا ۶۰ سانتی متری قرار گرفته وتاسیسات برقی را در خود جای میدهد و صفحات روکش دار گچی به آن متصل می گردد.





2: رانر : رانر جز افقی یا هادی تراز  دیوار کناف می باشد این سازه به عنوان هادی سازه استاد در دیوار همچنین در اطراف بازشو ها استفاده میگردد و در ۳ نمره 0۰ و 0۰ و 1۰۰ تولید می شود.

علاوه بر استاد ورانر که به سادگی نصب می گردند و از عوامل اصلی زیرسازی دیوار کناف می باشند اجزا مهم دیگری نیز جهت بهبود
عملکرد دیوار وجود دارند که معرفی می گردند.






سازه پشتیبان : (SP60)

جهت نصب لوله های آب سرد و گرم و فاضلاب , رادیاتور ها از آن استفاده می شود . این سازه بار وزن این متعلقات را به استادهای مجاور انتقال می دهد.





ب- قطعه اتصال سازه پشتیبان :(SC47)

از این قطعه و با استفاده از سازه می توان سازه پشتیبان برای نصب قوطی های برق ساخت.







کرنر بید - سازه محافظ گوشه

از این سازه در کنج های خارجی دیوارکناف استفاده می شود . نقش اصلی آن جلوگیری از آسیب ناشی از ضربه می باشد این سازه تاثیری خوبی در ایجاد لبه های گونیا و یکنواخت نیز دارد.





سازه لبه : جی بید
برای ایجاد لبه های صاف و یکنواخت در انتهای آزاد پانل گچی استفاده می شود. این سازه همچنین از لبه ای آزاد در مقابل ضربه محافظت می کند.






سازه درز انقطاع:
در دیوار های پیوسته با طول زیاد نیاز به ایجاد درز انقطاع می باشد . از این سازه برای پوشش درز انقطاع ایجاد شده استفاده می شود.





پانل ها در دیوار کناف

به طور کلی پانل ها به دو دسته با هسته گچی یا هسته سیمانی دسته بندی می شوند و هرکدام دارای انواع متنوع و کاربردی خاص هستند.


صفحات روکش دار گچی - پانل گچی

پانل گچی ساده :(RG)

این صفحات  دارای روکش کرم رنگ با مهر آبی کناف در پشت آنها می باشند. کاربری آنها عمومی ودر ضخامتهای 6-9.5-12.5-15 میلیمترتولید میشوند و برای اجرای دیوار و سقف کناف استفاده می گردد.





پانل مقاوم در برابر رطوبت :(MR)

این صفحات از صفحات RG + الیاف و افزودنی های خاص ساخته شده ودارای روکش سبز با مهر آبی کناف در پشت آنها می باشد که ویژگی های مقاومتی در برابر رطوبت دارا می باشند . از این صفحات در مکانهای مرطوب استفاده می شود. استفاده در سرویس های بهداشتی و حمام ها بخشی از کاربرد این پانل ها می باشد.







پانل مقاوم در برابر حریق :(FR)

در فرایند تولید این صفحات ازترکیبات والیاف ضد حریق استفاده شده ودارای مقاومت بیشتر و انعطاف بیشتری می باشد این صفحات در محل هایی استفاده می شود که نیاز به کد حریق دارند. پوشش ستون ها و تیرهای فلزی یکی از کاربرد این پانل ها می باشد.





پانل مقاوم در برابر حریق و رطوبت :(FM)

با توجه به ترکیبات خاص به کار رفته و فرایند تولید صفحات FM ضمن داشتن خواص ضد رطوبت دارای کد حریق بیشتری بوده و در فضاهایی مورد استفاده قرارمی گیرند که توامان در برابر حریق و رطوبت نیاز به مراقبت دارند.
داکت های تاسیساتی یکی از کاربرد این پانل ها می باشد.



صفحات گاردکس

این پانل از محصولات جدید شرکت کناف می باشد.هسته گچی این پانل ها دارای ترکیبات خاصی می باشد. در دوسمت این پانل از یک لایه فیلیس فایبر گلاس پوشیده شده است. ویژگی هی این پانل عبارتند از :
سازگاری با محیط زیست  -  مقاومت در برابر حریق  -  مقاومت در برابر رطوبت  -  مقاومت در برابر کپک  -  توانایی تنفس بالا





صفحات Diamant

هسته گچی این پانل حاوی الیاف شیشه و مواد سیلیکونی می باشد.چگالی این صفحات بالاتر از صفحات گچی معمولی است به همین دلیل برای رسیدین به مقاومت بالاتر می توان از آنها استفاده کرد.






صفحات آکوستیک و تصویه کننده هوا :

در هسته گچی این پانل از زئولیت استفاده شده است.این ماده باعث کاهش سطح آلاینده های موجود در هوا می گردد. شکاف و سوراخ های موجود در سطح این پانل نیز باعث جذب صدا می گردند. این امر باعث کاهش شدید آلودگی صوتی فضای کار و زندگی می گردد.





صفحات سیمانی - آکوا پانل :

مواد تشکیل دهنده این پانل ها سیمان پرتلند,پرکننده های ویژه,و مواد افزودنی خاص می باشد. پشت و رو و لبه طولی آنها توسط الیاف شیشه مسلح شده است.





این صفحات در دو نوع ساخته می شوند :

آکوا پانل داخلی
آکوا پانل داخلی جهت فضا های داخلی مانند آشپز خانه های صنعتی,استخر و سونا می باشد .



آکوا پانل خارجی
آکوا پانل خارجی جهت استفاده در نمای ساختمان می باشد.



عوامل اتصال در دیوار کناف

پیج نوک تیز اتصال پانل به سازه کناف (TN)

برای اتصال صفحات گچی به سازه باضخامت کمتر از 6 میلیمتر استفاده می شود.





پیج سرمته ای اتصال پانل به سازه کناف (TB)

برای اتصال صفحات گچی به سازه با ضخامت بیش از ۰٫0 و کمتر از 2٫20 میلیمتر استفاده می شود.
پیچهایTB-TN در طولهای 25-35-45-55-70میلیمتر تولید می شوند.





LB پیچ نوک تیز اتصال سازه به سازه

برای اتصال سازه های فلزی کمتر از ۰٫7 به یکدیگر استفاده می شود.





پیچ سرمته ای اتصال سازه به سازه (LN)

این صفحات دارای روکش سبز با مهر قرمز کناف در پشت آنها می باشد. در فضاهایی مورد استفاده قرارمی گیرند که توامان در برابر حریق و رطوبت نیاز به مراقبت دارند.
داکت های تاسیساتی یکی از کاربرد این پانل ها می باشد.



پیچ اتصال سازه به ساختار خشک (FN)

از این پیچ ها برای اتصال سازه فلزی به ضخامت کمتر از ۰٫7 میلیمتر به زیر سازی ساختار خشک استفاده می شود به علت سر تخت این پیچ ها اتصال مناسبی بین سازه و سطح زیرین ایجاد می گردد.





از کاربرد آن می توان به اتصال رانر فوقانی دیوار به سقف کناف اشاره کرد.

پیچ و رولپلاگ

برای اتصال رانر و استاد به دیوار و سقف پیرامونی استفاده می شود .

مهار ویژه اعضای تو خالی



برای اتصال رانر و استاد به اعضای تو خالی (لیکا) استفاده می شود .   انواع آن عبارتند از:
- مهار صلیبی
- مهار جمع شونده
- مهار حلزونی
- قلاب ایکس
هر یک از این اتصالات قابلیت بارگذاری مشخصی دارند.



مصالح درزگیری در ساختارهای کناف
این مصالح بصورت زیر دسته بندی می گردند:

نوار درزگیر
برای مسلح کردن محل درزها وحفظ سطوح یکدست استفاده می شود.






نوار چسب جدا کننده ترن فیکس
برای جلوگیری از ایجاد ترک بین ساختار خشک و ساختار سنتی استفاده می شود.






بتونه درزگیری فوگن فولر
برای درزگیری صفحات روکش دار گچی از آنها استفاده می شود






گچ پوششی ماستیک
برای ایجاد سطح یکدست و صاف بعد از درزگیری آماده رنگ استفاده می شود






عایق های صوتی و حرارتی


الف :پشم سنگ
این عایق دوغابی ازالیاف فله سرامیکی , چسب غیر آلی و مقداربسیار کمی چسب آلی و آب می باشد. پس از خشک شدن بصورت قالبی یا رولی به بازار عرضه می شود. این نوع عایق هم خاصیت صوتی و هم خاصیت حرارتی را در دیوار کناف بهبود می بخشد.


ب: پشم شیشه

ج :پلی استایرن


سقف کاذب مشبک از چه اجزایی تشکیل می شوند ؟
1- زیرسازی ها         2- آویز ها          3- تایل

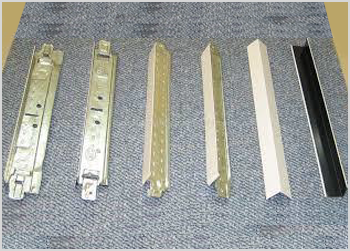

زیرسازی های سقف شبکه از پروفیل های رنگی با مقطع تی شکلی به نام سپری تشکیل می شوند.
این پروفیلها بر اساس مبنای 06 تقسیم بندی شده و توسط آویز ها ی فنری به سقف سازه ای متصل می گردند.
این سازه ها در سه طول استاندارد 3066 میلیمتر , 1266 میلیمتر و 06 میلیمتر تولید می گردند.



ویژگی های ساختاری این سازه ها عبارتند از :
در ابتدا و انتهای سازه زبانه های اتصال کشویی وجود دارد ,این زبانه ها باعث سهولت اتصال سازه ها به یکدیگر می شود.
در فواصل منظم سوراخ هایی ایجاد گردیده است. این وراخ ها محل دقیق آویز گیری را مشخص می کند.

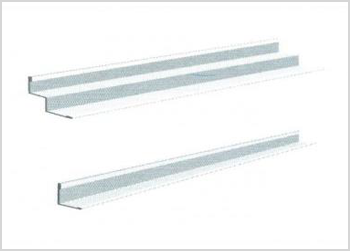

سازه تراز نبشی : این سازه در فصل مشترک دیوار و سقف به دیوار متصل می شود . این سازه در دو نوع ساده و دارای خط سایه می باشد.نوع خط سایه یک شیار تزیینی در محل اتصال به دیوار ایجاد می کند و غالبا بر روی سطوح کاشی کاری شده استفاده می گردد.

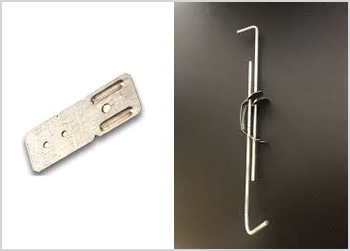

آویزهای سقف مشبک تا زیر 26 سانتی متر به صورت سیم مفتول می باشد و برای آویز های بلندتر از آویز فنر دوبل
استفاده می شود که به وسیله فنر قابل رگلاژ می باشد و توسط اتصال اچ تی 90 به سقف متصل می گردد

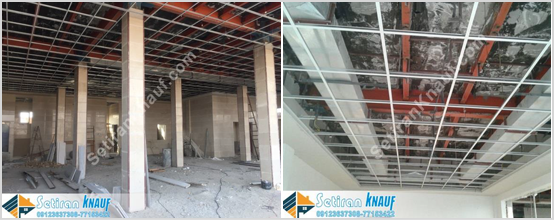

نمونه زیرسازی سقف کاذب  شبکه

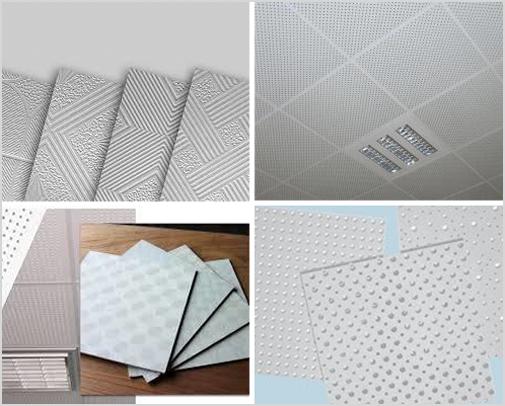

انواع تایل :

تایلهای گچی:


این تایلها دارای ویژگی های متفاوتی هستند که شامل روکش دار و رنگ شده آکوستیک و معمولی وساده و طرح دار وحتی لبه دار می باشند که عمدتا در فضاهای اداری و پارکینگ ها سالنهای اجتماعات و غیره کاربرد دارد.

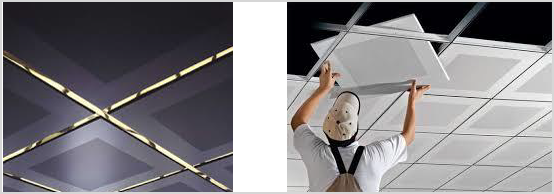

تایلهای فلزی:
تایل های فلزی ,آلومینیومی درخشندگی و جلای فلز را داشته و حداکثر بازگشت نور را در محیط خواهند داشت.
تایل های فلزی از ورق با ضخامت 0,7  میلیمتر به روش پانچ و پرس در دو نوع گالوانیزه و آلومینیومی تولید می گردد.
در نوع سوراخ دار پشت تایل با نمد سیاه رنگ پوشانده شده که از تبادل هوا بین فضای پشت تایل و اتاق جلوگیری می نماید.
در فضاهایی که نیاز به عایق داریم , استفاده از پشم شیشه یا پشم سنگ به آسانی امکانپذیر است.



ویژگی ها :
سبک با قابلیت نصب آسان    -     دسترسی آسان به فضای پشت سقف    -     قابلیت نصب هر نوع دریچه و چراغ    -    بازگشت نور مناسب و آگوستیک بودن تایل     -    سقف کاذب تمام پانچ و ساده

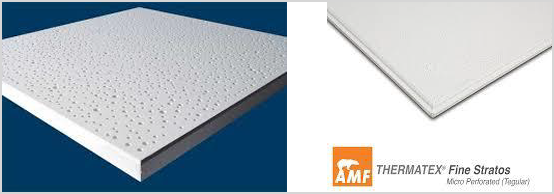

تایلهای الیافی :
این محصولات از مواد معدنی پشم سنگ, خاک رس, پرلیت و نشاسته ذرت تشکیل شده است و صد درصد قابل بازیافت و عاری از هرگونه مواد شیمیایی مضر مانند آزبست و فرمالدهیدها هستند.
از ویژگی های این تایل ها می توان به مقاومت در برابر حریق( 30 تا 120 دقیقه بر اساس ضخامت),آکوستیک,عایق حرارتی و وزن بسیار پایین اشاره نمود.

ابعاد استاندارد این تایل ها 60x60 سانتیمتر می باشد و به طور معمول به رنگ سفید عرضه می گردد، اما بنابر سفارش می تواند در ابعاد و رنگ های دلخواه نیز تولید گردد.

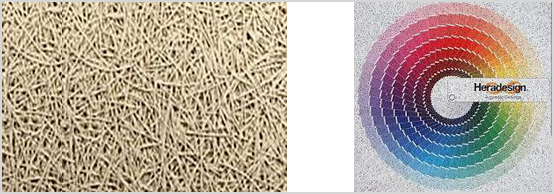

تایل های پوشالی :
این تایل ها از ترکیب پشم چوب طبیعی و پودر مگنزیت می باشد.
این تایل ها از استحکام بالایی در برابر ضربات مکانیکی و مقاومت بالایی در برابر رطوبت برخوردار می باشند.
این تایل ها دارای قابلیت رنگ پذیری و جاذب صوت می باشند.طرح این تایل ها زیبا و مناسب استفاده در طراحی داخلی فضا ها می باشد.

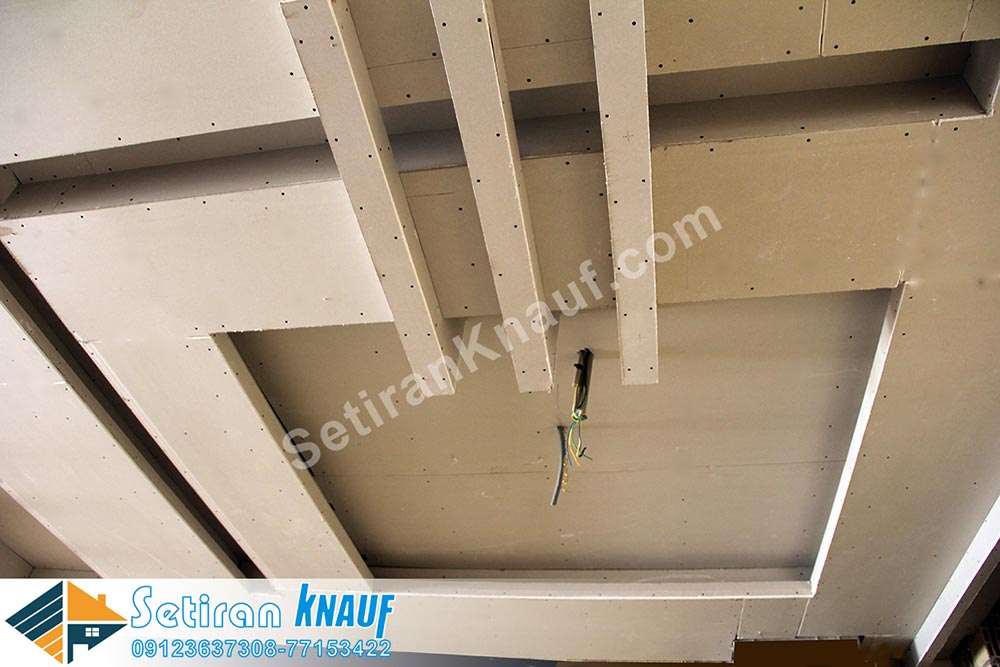

نمونه اجرایی سقف های دکوراتیو کناف
