نحوه ی اجرای سقف کناف ودیوار جدا کننده کناف به صورت مرحله ای به همراه تصویر
الف) نصب سقف کاذب کناف :


1: ابتدا کد ارتفاعی اجرای سقف کناف به وسیله ریسمان رنگی روی دیوار محیطی مشخص میگردد.


سقف کاذب


2: سازه تراز به وسیله عامل اتصال به صورت باربر یا غیر باربر در محل مشخص شده توسط پیچ 3.5 ویا رول پلاک  نصب می گردد.


3: اندازه آویزها بر اساس ارتفاع مورد نظراز سقف سازه ای تا تراز مورد نظر تعیین می گردد.

4: آویزها با توجه به طرح ساختارسقف کناف در فواصل مناسب و توسط میخ فولادی و یا پیچ نصب میگردد.


5: پروفیل های باربرسقف کاذب به آویزها متصل میگردند( رعایت فواصل مناسب با توجه به طرح زیرسازی موجب افزایش طول عمر سقف میگردد.)




6: پروفیل های پانل خورسقف کاذب برروی باربرها تقسیم  میگردند و سیستم زیرسازی تکمیل میگردد .




7: پانل ها به صورت تراز درمحل نصب با رعایت تعداد پیچ های مناصب عرضی نصب می شود(حداکثر فاصله پیچ ها 19 و50 سانتیمتر می باشد).



8: لبه های غیر فابریک برای قرار گرفتن صحیح بتونه درمحل پخ مناسب خورده ودر کنار یکدیگر قرار می گیرند.




9: برای عملیات بتونه و درزگیری ابتدا بتونه با طرح اختلاط مناسب ساخته می شود(دمای محیط و کیفیت آب مصرفی در تهیه بتونه بسیار مهم است بهتر است دما بین 15 تا 35 درجه و آب مصرفی زلال و دارای ph  متوسط باشد).




10: تمامی محل درزهای بین پانل ها با نوار درزگیر مسلح می شوند(جهت مسلح شدن بتونه در مقابل تنش های کششی و حرارتی) .




11 بتونه در دومرحله آستر ورویه با رعایت فاصله زمانی (حدود 7 ساعت) و رعایت  عرض  مناسب (حدود 40 سانتی متر ) اجرا میگردد.



ب) نصب دیوار کناف :

1: پس از مشخص کردن پلان روی سقف و کف سازه رانر به صورت محیطی به فضای پیرامونی متصل می گردد(بهتر است زیر آن ازنوار عایق استفاده شود).




2: استادها به عنوان سازه های باربر دیوار کناف بر اساس طرح زیرسازی به صورت شاقولی اجرا می گردند(معمولا فاصله 40-50 سانتی متر مناسب است) .




3: عایق ها در محل قرار گرفته و به استادها متصل می گردند (درصورت نیاز لوله های برق در این مرحله کارگذاشته می شود) .




4: محل بازشو ها مشخص و پروفیل های تقویتی در اطراف آن اجرا می گردد.




5: نصب پانل سقف کاذب و دیوار کناف تکمیل می گردد و نوبت به عملیات بتونه و درزگیری میرسد.




بدیهی است که نصب سیستم های کناف علی الخصوص سقف کناف و دیوارکناف دارای نکات بی شمار اجرایی بوده که باید توسط مجری کناف رعایت گردد. که در مقالات بعدی به طور مفصل با جزییات آنها و همچنین ادوات نصب آشنا خواهید شد.



هدف از ارایه مطالب فوق صرفا آشنایی اجمالی با مراحل نصب سقف کناف و دیوار جدا کننده کناف بوده است .

نکاتی که در مقالات بعدی به آنها خواهیم پرداخت با جزییات بیشتری به نحوه ی اتصالات دیوار کناف به محیط پیرامونی – معرفی  مقاطع متداول در دیوار وسقف کاذب- انواع پنل ها و کاربرد – دیوار های محیطی کناف – و همچنین ابزارهای کاربردی در این زمینه خواهد بود .

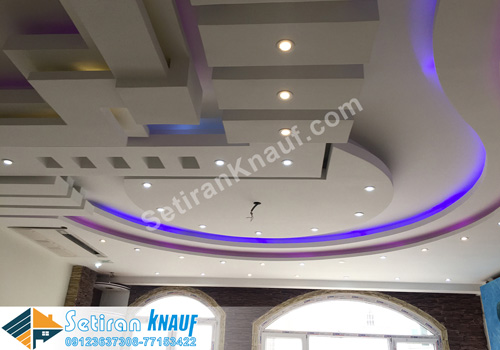

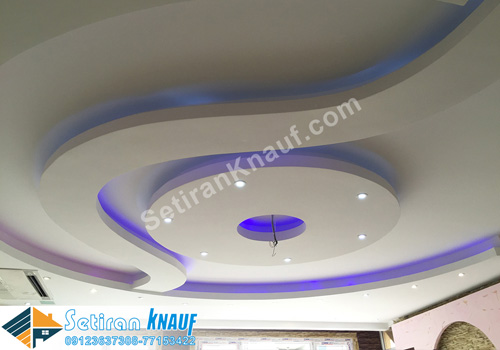

سقف کناف کوراتیو :

با توجه به انعطاف پذیری و قابلیت های اجرایی در سقف کناف طراحان  میتوانند ایده های متفاوتی از معماری مدرن را به واقعیت تبدیل کنند :

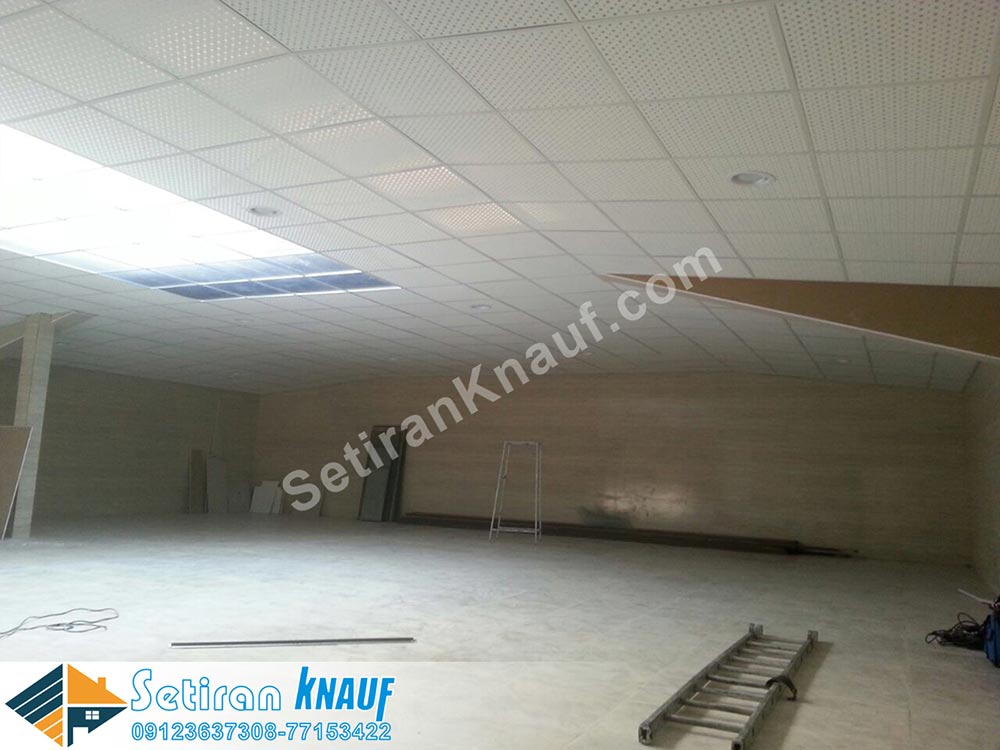

سقف کناف آکوستیک ( لبه دار):

این نوع از سقف کاذب از ترکیب سازه های گالوانیزه و تایلهای الیاف معدنی نسوز تشکیل می شود که به وسیله آویزهای فنر دوبل به سقف سازه ای متصل میشود

خواص مختلف این تایلها عبارتست از جذب صوت بسیار بالا و مناسب برای استودیو ها و اتاق های کنفرانس با اهمیت بالا وضریب عایق حرارتی بالا جهت کاهش مصرف انرژی در فضاهای مختلف و وزن بسیار کم در نتیجه کاهش بار مرده ساختمان و نهایتا خواص منحصر به فرد مقابله در برابر رطوبت و حریق

این تایلها فاقد هرگونه ترکیبات گچی می باشد و از الیاف معدنی نسوز تشکیل می شود

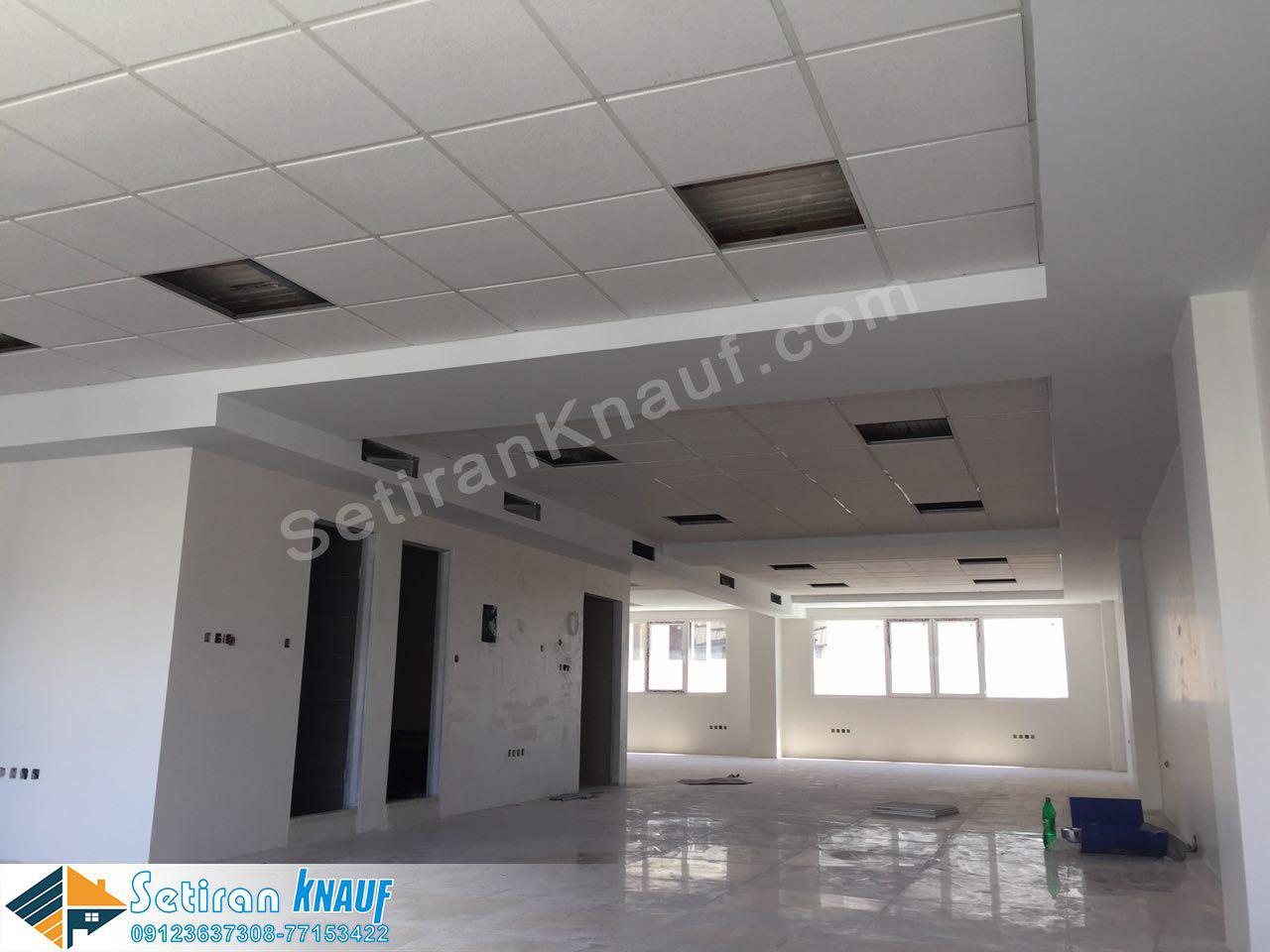

سقف کناف با تایل آکوستیک گچی

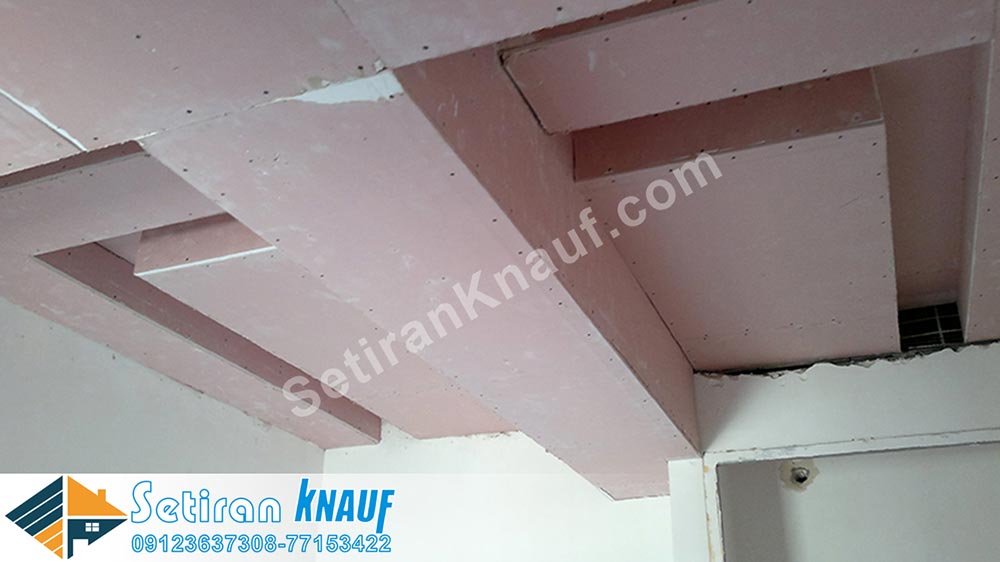

سقف کناف با خواص ضد حریق :

دراین نوع از گچ برگ از ترکیبات خاصی استفاده گردیده که منجر به افزایش مقاومت آن دربرابر حریق و حفاظت بیشتر  از سازه می گردد همچنین ساختار نصب آن دارای ضوابط خاصی می باشد(ضوابط اجرایی سقف با کد حریق 60 و بالاتر ) که منجر به استفاده از مصرف بیشتر سازه و در نهایت استحکام بیشتری نسبت به حالت عادی دارا می باشد اجرا در این حالت عموما به صورت دو یا چند لایه می باشد

از این ساختار در فضاهای با اهمیت زیاد و یا سازه های مرتفع استفاده میگردد

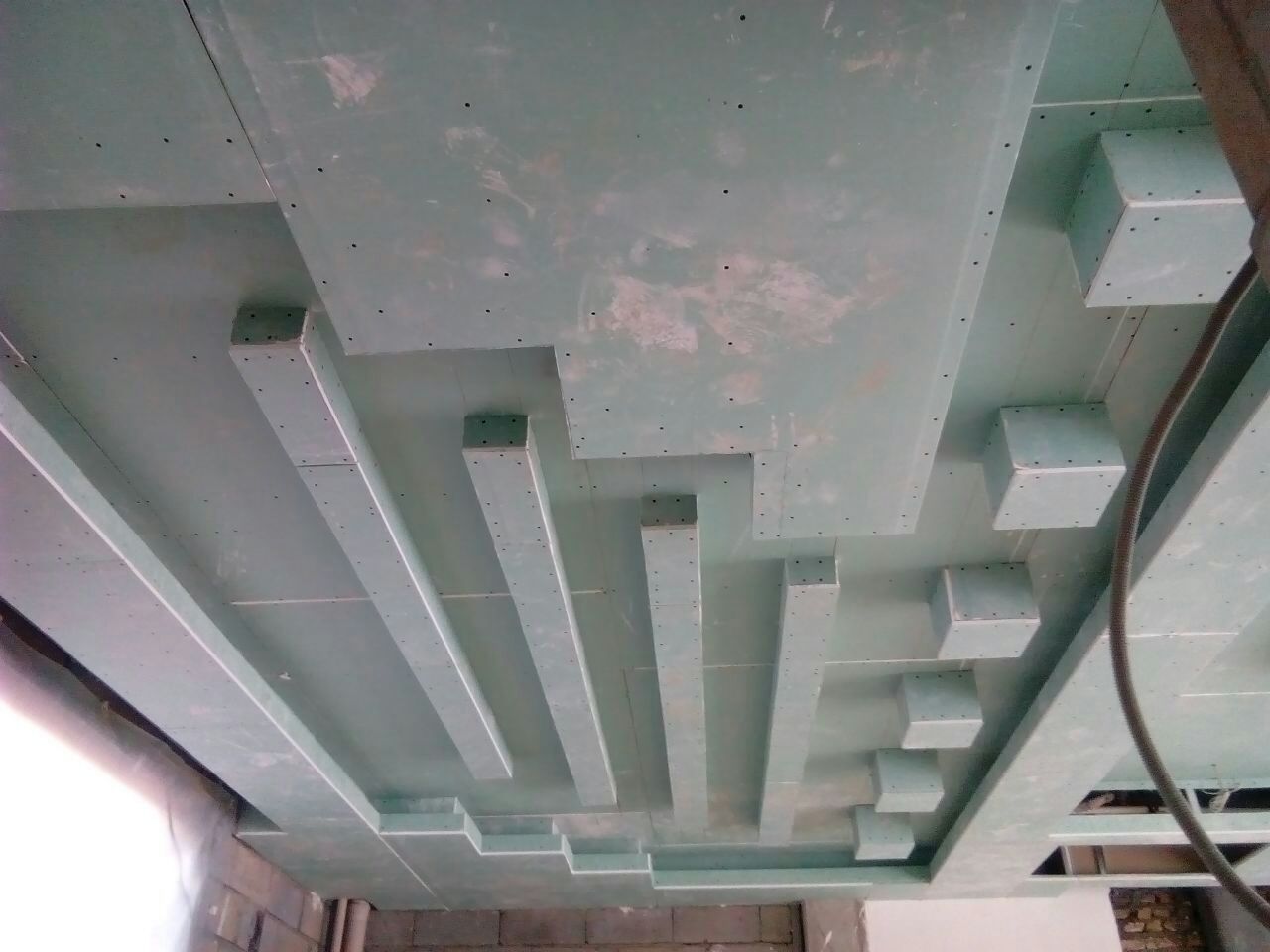

سقف کناف با خواص ضدرطوبت MR :

دراین نوع ازسقف کاذب  گچ برگ از ترکیبات خاصی استفاده گردیده که منجر به افزایش مقاومت آن دربرابر رطوبت محیط و حفاظت بیشتر میگردد استفاده از کناف ضد رطوبت درمحیطی مانند آشپزخانه و یا حمام و سرویس منوط به استفاده از رنگ روغنی و ماستیک مجاز می باشد

همچنین الیاف به کار رفته در این نوع گچ برگ منجر به شکل پذیری بسیار بالا می شود به نحوی که اجرای کارهای دکوراتیو رابسیار آسان تر می سازد

علاوه برآن افزودنی های به کاررفته در خمیر مایه این پنل ها منجر به افزایش مقاومت های فیزیکی نیز گردیده است

جالب است بدانید که اجرای سقف کناف در تمامی مناطق شمالی کشور و سواحل خلیج فارس الزما با پنل های رطوبتی می باشد



دوران بهره برداری و سقف کناف :

باتوجه به نیاز برای سرویس تاسیسات برقی و مکانیکی درتمامی پروژه ها علی الخصوص ساختمانهای دارای ضریب اهمیت 1 و 2 مثل بیمارستانها آتش نشانی ها و غیره که به صورت 7/24 باید سرویس دهند در طول عمر دوران بهره برداری امکان بازسازی و تخریب وجود ندارد لذا تمامی مشاورین استفاده از سقف کناف به صورت مشبک را پیشنهاد میدهند
